Обозначение
Эскиз
ВОДОУПОР УЦ-240/20
ВОДОУПОР УЦ-320/20
ВОДОУПОР УЦ-320/30
ВОДОУПОР УЦ-320/40
ВОДОУПОР УЦ-320/50
УЦ-240/20
УЦ-320/20
УЦ-320/50
Тип УЦ (усадочная центральная):
|
Обозначение |
Эскиз |
|
ВОДОУПОР УЦ-240/20 |
|
|
ВОДОУПОР УЦ-320/20 |
|
|
ВОДОУПОР УЦ-320/30 |
|
|

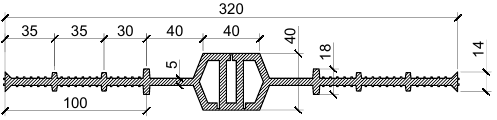

ВОДОУПОР УЦ-320/40 |
|
|

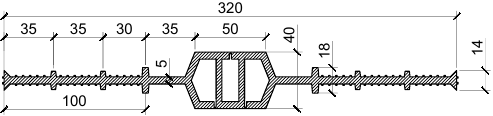

ВОДОУПОР УЦ-320/50 |
|
| ВОДОУПОР

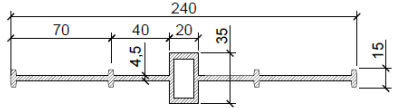

УЦ-240/20 |
|
| ВОДОУПОР
УЦ-320/20 |
|
| ВОДОУПОР

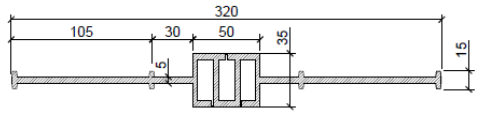

УЦ-320/50 | |
Технические характеристики:
|
Тип |
Перемещение, мм |
Давление воды, МПа | |||
|
Сжатие |
Растяжение |
Сдвиг поперечный |
Сдвиг продольный | ||
|
ВОДОУПОР УЦ-240/20 |
14 |
30 |
30 |
15 |
0,6 |
|
ВОДОУПОР УЦ-320/20 |
12 |
30 |
30 |
15 |
0,8 |
|
ВОДОУПОР УЦ-320/30 |
28 |
70 |
70 |
40 |
0,8 |
|
ВОДОУПОР УЦ-320/40 |
28 |
110 |
110 |
55 |
0,8 |
|
ВОДОУПОР УЦ-320/50 |
28 |
120 |
110 |
70 |
0,8 |
|
ВОДОУПОР УЦ-400/50 | |||||
|
ВОДОУПОР УЦ-500/50 | |||||
