Обозначение
Эскиз
ВОДОУПОР ТВ-200-4/20
ВОДОУПОР ТВ-240-4/25
ВОДОУПОР ТВ-320-6/25
ВОДОУПОР ТВ-400-6/30
ТВ-250-4/20

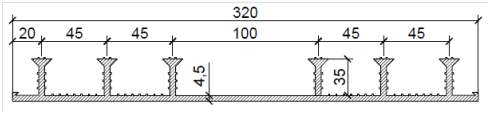

ТВ-320-6/35
ТВ-500-8/35
Тип ТВ (внешняя для температурного шва):
|
Обозначение |
Эскиз |
|
ВОДОУПОР ТВ-200-4/20 |
|
|
ВОДОУПОР ТВ-240-4/25 |
|
|
ВОДОУПОР ТВ-320-6/25 |
|
|
ВОДОУПОР ТВ-400-6/30 |
|
| ВОДОУПОР
ТВ-250-4/20 |
|
| ВОДОУПОР
ТВ-320-6/35 | |
| ВОДОУПОР
ТВ-500-8/35 |
|
Технические характеристики:
|
Тип |
Перемещение, мм |
Давление воды, МПа | |||
|
Сжатие |
Растяжение |
Сдвиг поперечный |
Сдвиг продольный | ||
|
ВОДОУПОР ТВ-200-4/20 |
5 |
15 |
20 |
15 |
0,21 |
|
ВОДОУПОР ТВ-240-4/25 |
25 |
20 |
0,28 | ||
|
ВОДОУПОР ТВ-320-6/25 |
0,42 | ||||
|
ВОДОУПОР ТВ-400-6/30 |
0,47 | ||||
| ВОДОУПОР
ТВ-250-4/20 | 5 | 15 | 20 | 15 | 0,21 |
| ВОДОУПОР
ТВ-320-6/35 | 5 | 15 | 25 | 20 | 0,47 |
| ВОДОУПОР
ТВ-500-8/35 | 5 | 15 | 30 | 25 | 0,50 |
