Обозначение
Эскиз
ВОДОУПОР УВ-240/20-4/25
ВОДОУПОР УВ-320/20-6/25
ВОДОУПОР УВ-320/30-6/30

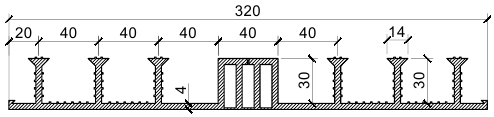

ВОДОУПОР УВ-320/40-6/30

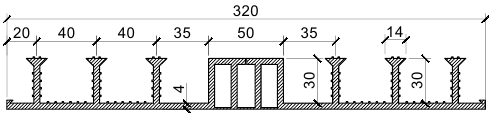

ВОДОУПОР УВ-320/50-6/30
Тип УВ (внешняя усадочная):
|
Обозначение |
Эскиз |
|
ВОДОУПОР УВ-240/20-4/25 |
|
|
ВОДОУПОР УВ-320/20-6/25 |
|
|
ВОДОУПОР УВ-320/30-6/30 |
|
|
ВОДОУПОР УВ-320/40-6/30 |
|
|
ВОДОУПОР УВ-320/50-6/30 |
|
Технические характеристики:
|
Тип |
Перемещение, мм |
Давление воды, МПа | |||
|
Сжатие |
Растяжение |
Сдвиг поперечный |
Сдвиг продольный | ||
|
ВОДОУПОР УВ-240/20-4/25 |
8 |
50 |
50 |
30 |
0,28 |
|
ВОДОУПОР УВ-320/20-6/25 |
8 |
50 |
50 |
30 |
0,42 |
|
ВОДОУПОР УВ-320/30-6/30 |
20 |
60 |
60 |
40 |
0,42 |
|
ВОДОУПОР УВ-320/40-6/30 |
24 |
120 |
120 |
55 |
0,42 |
|
ВОДОУПОР УВ-320/50-6/30 |
34 |
120 |
120 |
70 |
0,42 |
